La costa de Antofagasta, modelada por millones de años de erosión marina y tectónica activa, presenta un perfil geotécnico donde los depósitos de arena eólica y coluvios gruesos se intercalan con costras salinas durísimas. Bajo el sol implacable del desierto más árido del mundo, excavar a más de cuatro metros sin un sistema de contención adecuado es una decisión que puede detener un proyecto entero. Por eso, el diseño de anclajes activos y pasivos no parte de un catálogo genérico: aquí se define tras analizar la agresividad química del suelo, la profundidad del macizo rocoso en los faldeos de la Cordillera de la Costa y la sismicidad registrada en eventos como el terremoto de Tocopilla de 2007. Un ensayo CPT en los suelos granulares del sector La Negra, por ejemplo, aporta la precisión necesaria para predecir la fricción lateral antes de definir la longitud de bulbo. La experiencia local indica que ignorar la variabilidad de la grava arenosa con bolones dispersos lleva a subestimar las presiones de tierras y a fallas progresivas en las pantallas de contención.
Un anclaje bien diseñado no solo retiene el terreno: gestiona la energía sísmica que recorre el perfil costero de Antofagasta.
Método y cobertura

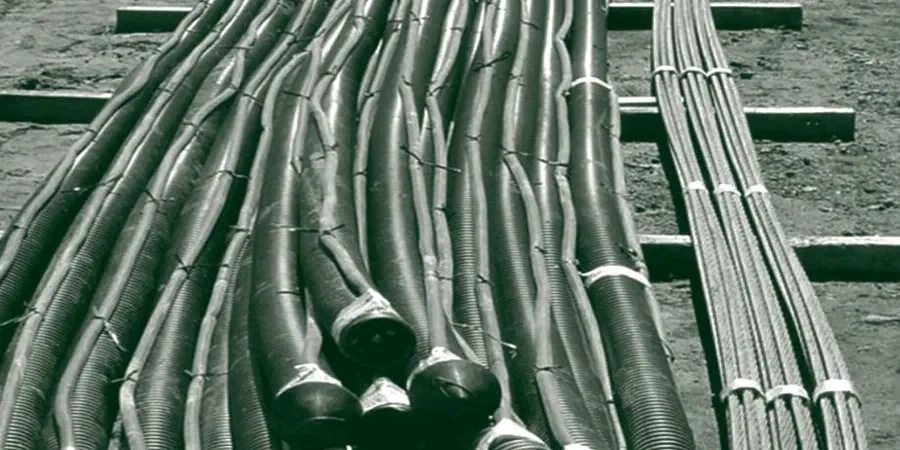

Un error recurrente en la región es tratar los anclajes como una extensión menor del muro, sin considerar la relajación de cargas. En Antofagasta, donde la amplitud térmica entre el día y la noche puede superar los 15 °C, las variaciones en la tensión del acero de pretensado son un parámetro de diseño, no una anécdota. El diseño de anclajes activos y pasivos ejecutado correctamente implica: verificar la adherencia acero-lechada en ambientes con alto contenido de cloruros y sulfatos; calcular la longitud libre para anclar más allá de la cuña activa de Rankine; y especificar sistemas de protección catódica o vainas de polietileno corrugado cuando el pH del suelo lo exige. La metodología incluye ensayos de arrancamiento in situ sobre anclajes de sacrificio, llevándolos a la falla para validar la transferencia de carga. A diferencia de otras ciudades del sur, en Antofagasta la ausencia de napa freática superficial simplifica la perforación, pero la presencia de costras cementadas obliga a usar métodos de entubación o perforación neumática para evitar el colapso de las paredes del barreno durante la ejecución.
Contexto regional
La norma NCh2369, diseñada para estructuras industriales sometidas a cargas dinámicas, es la referencia obligada en una zona sísmica 3 como Antofagasta. El riesgo de omitir el diseño de anclajes activos y pasivos no se limita a la inestabilidad del talud durante la excavación: la corrosión bajo tensión del acero en suelos salinos puede provocar la rotura frágil del anclaje sin aviso previo, liberando súbitamente la energía almacenada. En el borde costero, la brisa marina acelera este proceso, exigiendo un control riguroso de la calidad de la inyección. Además, la sismicidad local, gobernada por la subducción de la placa de Nazca, impone demandas cíclicas que pueden degradar la fricción en la interfaz bulbo-terreno. Por ello, el diseño debe incluir ensayos de relajación a largo plazo y monitoreo con celdas de carga en los anclajes críticos, verificando que la pérdida de tensión no supere el 5% estipulado en las especificaciones técnicas del proyecto.
Preguntas más comunes
¿En qué tipo de suelo de Antofagasta es más complejo diseñar un anclaje?
El mayor desafío lo presentan los suelos con alto contenido de sales, típicos en la zona del puerto y el sector industrial. Las costras salinas pueden ofrecer una resistencia inicial alta, pero su comportamiento a largo plazo es incierto debido a la disolución por humedad ambiental ocasional. El diseño debe considerar la agresividad química del terreno, optando por sistemas de protección anticorrosión de doble barrera y lechadas de cemento especiales para resistir el ataque de sulfatos, validando siempre la adherencia con pruebas de arrancamiento in situ.
¿Cuál es la diferencia fundamental entre un anclaje activo y uno pasivo?
El anclaje activo se tensa contra la estructura de contención al momento de su instalación, aplicando una carga de bloqueo que limita las deformaciones del terreno desde el inicio. Es la opción preferida en zonas urbanas de Antofagasta para proteger edificaciones vecinas. El anclaje pasivo, en cambio, no se pretensa; entra en carga solo cuando el suelo se deforma, funcionando como un elemento de refuerzo. Se usa principalmente para estabilizar taludes naturales o cortes en roca donde se permiten pequeñas deformaciones.
¿Qué rango de inversión tiene un diseño de anclajes para un proyecto estándar en Antofagasta?
El costo de la ingeniería de diseño de anclajes activos y pasivos para un proyecto en Antofagasta, considerando la complejidad sísmica y corrosiva del terreno, se sitúa en un rango que va desde los $477.000 hasta $1.710.000, dependiendo de la altura de la contención, el número de ensayos de arrancamiento requeridos y la necesidad de protección anticorrosiva especial.
¿Cómo afecta la condición sísmica de Antofagasta al diseño de los anclajes?
Al estar en zona sísmica 3, el diseño no solo considera la presión estática del suelo, sino también las sobrecargas dinámicas inducidas por sismos de subducción. Se aplican coeficientes sísmicos horizontales y verticales según NCh2369, y se verifica que los anclajes no sufran pérdida de adherencia bajo cargas cíclicas. Adicionalmente, se detalla la cabeza del anclaje para absorber desplazamientos sin romper la lechada de corrosión, garantizando la integridad del sistema ante un evento de gran magnitud como los que cíclicamente afectan la costa del norte chileno.
