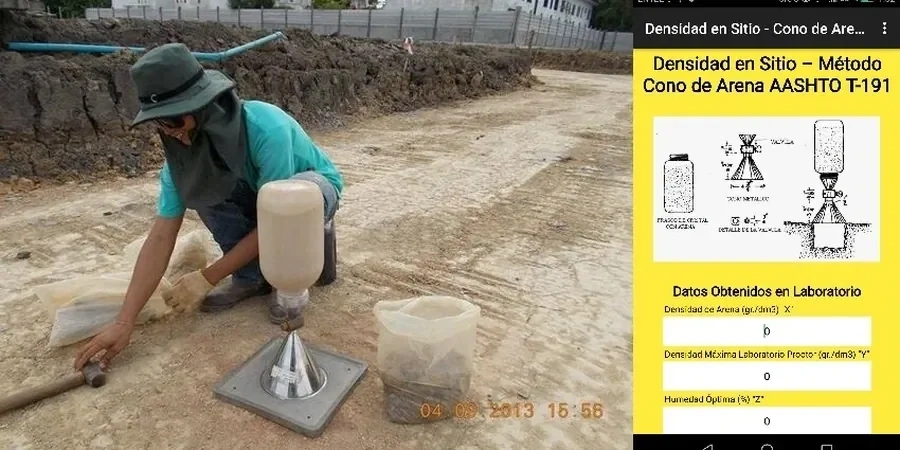

El equipo de cono de arena opera como un sistema de desplazamiento volumétrico. Una placa base se asienta sobre la superficie compactada, el cono metálico encaja y la arena calibrada —generalmente Ottawa 20-30— fluye del frasco hacia la cavidad excavada. En Antofagasta, donde la matriz granular contiene cristales de sal y fragmentos de pumicita del Cerro Moreno, la calibración del cono exige verificar la densidad de la arena patrón antes de cada jornada. La humedad relativa bajo 15% y la brisa marina del Pacífico aceleran la evaporación de la arena de ensayo, por lo que el equipo de campo mantiene los frascos sellados hasta el momento exacto de la prueba. Este ensayo destructivo puntual se realiza en zanjas de servicios, plataformas de relleno estructural y bases de pavimentos mineros en la periferia norte de la ciudad. Para correlacionar resultados con la granulometría del material de préstamo, a menudo se combina con un análisis granulométrico que confirma la curva del suelo colocado.
En la aridez de Antofagasta, el control volumétrico con cono de arena sigue siendo el método de referencia cuando los equipos nucleares enfrentan interferencias por minerales salinos.
Contexto regional
Antofagasta creció sobre terrazas litorales y quebradas secas que hoy concentran la expansión urbana. Las plataformas residenciales del sector norte se construyen sobre rellenos de hasta 4 metros, donde el control deficiente de compactación ha provocado asentamientos diferenciales visibles en pavimentos y muros perimetrales. La combinación de arena fina eólica, limos salinos y fragmentos de roca alterada crea un perfil heterogéneo. Si la densidad de campo no se verifica con suficiente frecuencia, las capas inferiores quedan con vacíos que el tránsito de maquinaria no logra cerrar. El riesgo se agrava durante los eventos esporádicos de lluvia —como el aluvión de 1991— porque el agua infiltrada reacomoda las partículas en zonas mal compactadas. Un control volumétrico con cono de arena en cada capa de 20 cm, ejecutado antes de autorizar la siguiente, reduce este peligro estructural a niveles aceptables según NCh2369 para diseño sísmico de estructuras industriales.
Preguntas más comunes
¿En qué tipo de suelos de Antofagasta se puede usar el cono de arena?
El método funciona en suelos granulares finos a medios sin presencia de agua freática. En Antofagasta se aplica en arenas limosas, gravas con matriz arenosa y rellenos con pumicita. Pierde confiabilidad en suelos con bolones sueltos mayores a 50 mm o en zonas saturadas como el borde costero con napa somera.
¿Cuál es el costo por punto de densidad con cono de arena?
El precio por punto de control de densidad con cono de arena se encuentra entre $55.000 y $78.000, dependiendo del número de puntos diarios y de la distancia de traslado dentro de la comuna de Antofagasta.
¿Qué norma chilena regula el ensayo de cono de arena?
La norma NCh1508.Of2016 establece el procedimiento para determinar la densidad de suelos en terreno mediante el método del cono de arena. Esta norma especifica la calibración del equipo, el volumen mínimo de excavación y la expresión de resultados como porcentaje de la densidad máxima compactada seca.
¿Cada cuántos metros cuadrados se debe tomar un punto de control?
En rellenos estructurales bajo losa de fundación, la práctica recomendada en Antofagasta es ejecutar un control cada 250 m² por capa compactada, con un mínimo de tres puntos por sector. Para bases de pavimento en zonas de alto tránsito, la frecuencia aumenta a un punto cada 150 m².
